APC Smart-UPS On-Line 10kVA Tower 230V 6x C13+4x C19

APC Smart-UPS On-Line 10kVA / 10kW Tower 230V / 400V, 6x C13 + 4x C19 IEC çıkışlı, Network Card + SmartSlot, Extended Runtime, ray kiti olmadan modeli için genel ve teknik bilgiler:

Genel Tanıtım

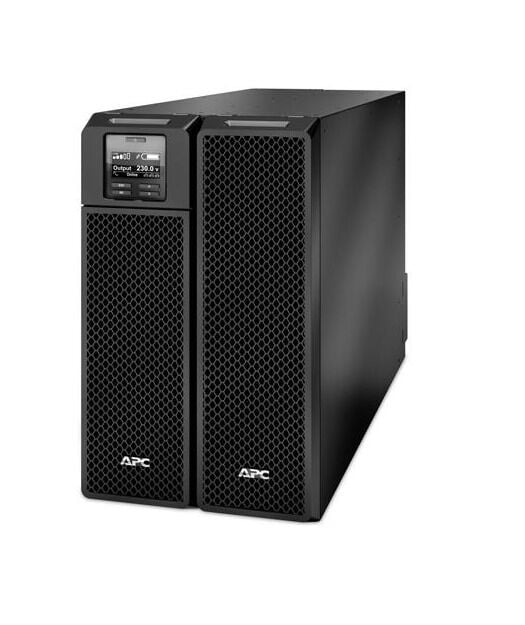

• Model: SRT10KXLI (APC Smart-UPS On-Line 10 kVA / 10 kW Tower / Convertible)

• Bu model, çift dönüşümlü (double-conversion) online UPS teknolojisini kullanır.

• Hem 230V tek fazlı enerji altyapılarına hem de 400V üç fazlı sistemlere uyum sağlayacak şekilde tasarlanmıştır.

• Tower formundadır, ancak ray kiti ile rack kurulumuna dönüştürülebilir (ray kiti cihazın kutusuna dahil değildir).

• Genişletilebilir çalışma süresi (Extended Runtime) desteği vardır; harici batarya modülleri ile daha uzun yedekleme sağlanabilir.

Giriş / Çıkış ve Bağlantı Özellikleri

• Giriş Bağlantısı:
   • 1 adet hard-wire 3-wire (1P + N + E) bağlantı
   • 1 adet hard-wire 5-wire (3P + N + E) bağlantı

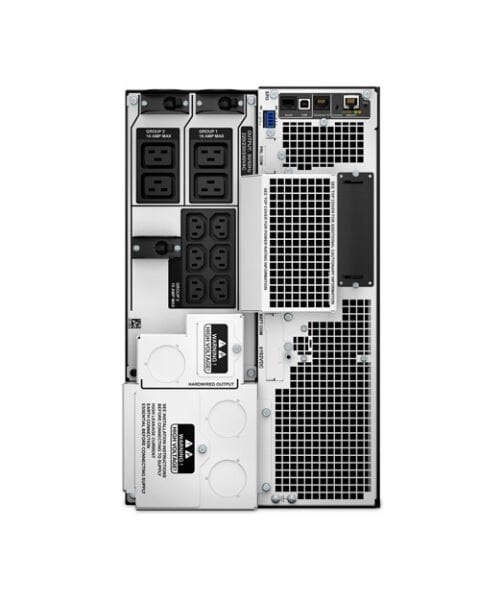

• Çıkış Prizleri:
   • 6 × IEC C13 çıkış
   • 4 × IEC C19 çıkış
   • Ayrıca 3 adet IEC jumper kablo dahil olabilmektedir.

• Dalga Şekli / Topoloji: Saf sinüs dalga, çift dönüşümlü online yapı.

• Bypass: Dahili bypass (otomatik ve manuel) mevcuttur.

• Giriş Gerilim Aralığı: 100…275V ayarlanabilir (yarı yükte)

• Frekans Aralığı: 40 – 70 Hz otomatik algılama

Batarya ve Çalışma Süresi

• Batarya Türü: Kurşun-asit (Lead-acid) tip, dahili modüller.

• Nominal Batarya Voltajı: ± 192 V (iki batarya grubu referanslı)

• Şarj Süresi: Yaklaşık 1,5 saat (tam şarj)

• Yedekleme Süresi: Yük ve batarya modüllerine bağlı olarak değişir. Model belgelerinde tipik senaryolar sunulur.

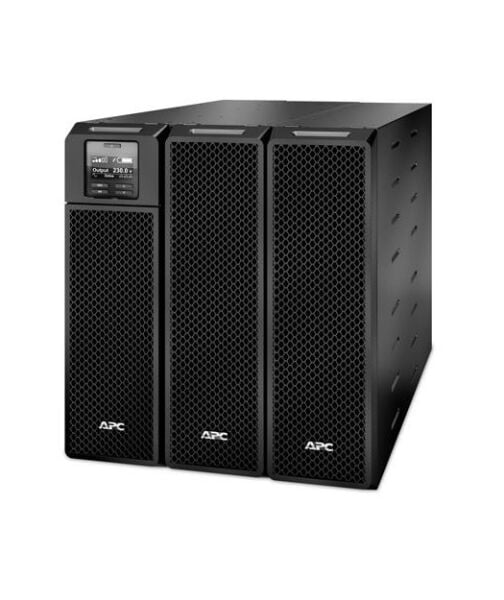

• Genişletilmiş Runtime: Harici batarya modülleri (örneğin SRT192BP2 serisi) eklenerek kapasite artırılabilir.

Fiziksel ve Performans Özellikleri

• Boyutlar: Yaklaşık yüksek: 43,2 cm, genişlik: 26,3 cm, derinlik: 71,5 cm

• Ağırlık: ~111,82 kg

• Gürültü Seviyesi: ~55 dBA (1 metre mesafede)

• Çalışma Sıcaklığı: 0 – 40 °C

• Nem Dayanımı: %0 – 95 (yoğuşmasız)

• Isı Dağılımı: 1947 BTU/h (çevrim sırasında)

• Koruma Seviyesi: IP20

• Verimlilik: Yüksek verimlilik performansı sunar (detaylı verim eğrileri model datasheet’inde)

Yönetim & İzleme

• Network Card + SmartSlot: Yerleşik Network Management Card ile Ethernet üzerinden uzaktan izleme ve kontrol.

• SmartSlot: İlave kartlarla (örneğin alarm çıkış kartları) modüler genişletme olanağı sağlar.

• USB & RS-232 Port: Yerel bağlantı ve yönetim amacıyla kullanılır.

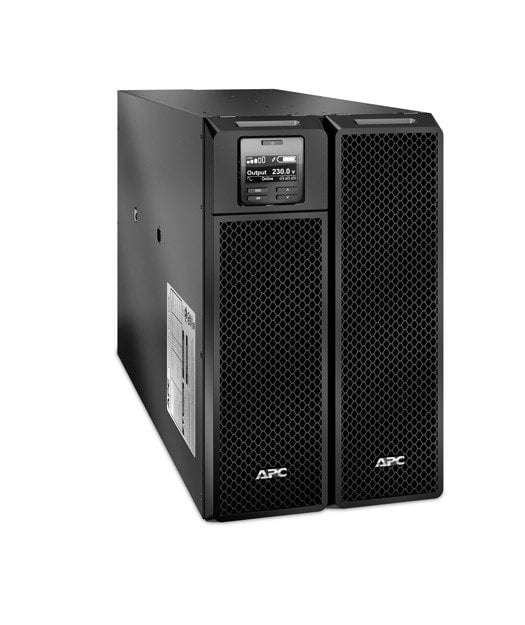

• LCD Panel: Cihaz durumu, voltaj, yük, pil durumu ve alarmları gösterir.

• EPO (Emergency Power Off): Acil durum kapatma desteği bulunur.
