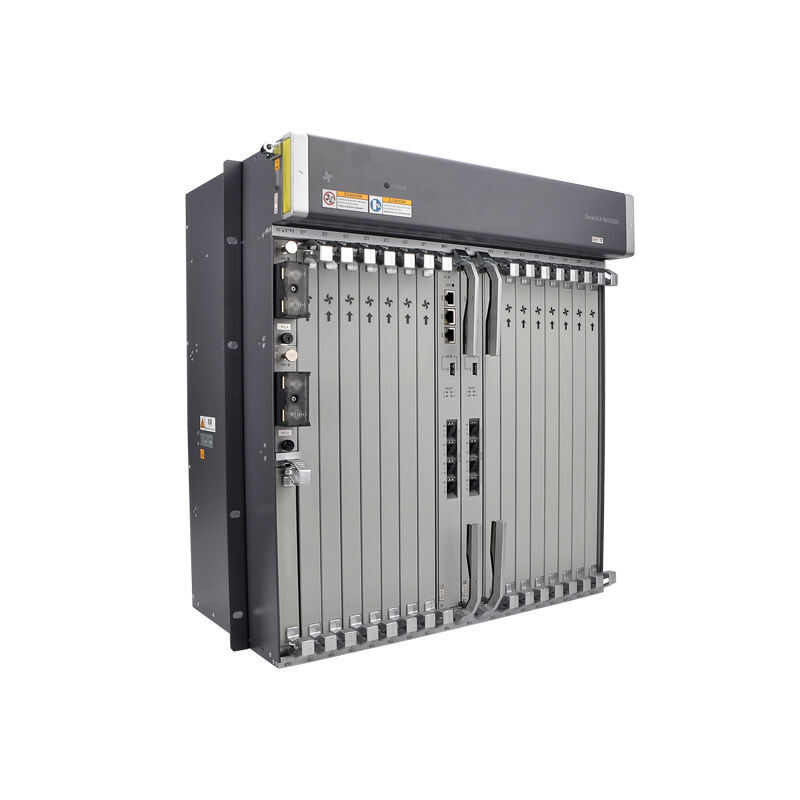

Huawei MA5800-X17 OLT

Huawei SmartAX MA5800-X17

Huawei SmartAX MA5800-X17, dağıtık mimariye sahip, yüksek kapasiteli yeni nesil akıllı toplama OLT platformudur. Gigabit genişbant erişim çağında yüksek bant genişliği, yoğun kullanıcı erişimi ve çoklu hizmetlerin tek bir fiber erişim altyapısı üzerinden taşınması amacıyla geliştirilmiştir.

MA5800-X17; GPON, XG-PON, XGS-PON, P2P GE/10GE erişimi ve farklı uplink seçeneklerini aynı platform üzerinde destekleyerek FTTH, FTTB, FTTC, FTTD, kurumsal erişim, mobil backhaul ve Wi-Fi erişim noktalarının geri iletimi gibi farklı kullanım senaryolarına hizmet verebilir. Platform ayrıca yeni nesil PON teknolojilerine, güncel ürün konfigürasyonlarında 50G-PON'a kadar kademeli geçiş imkânı sunmaktadır.

Huawei SmartAX MA5800-X17 OLT Ürün Özellikleri

MA5800-X17, MA5800 ailesinin yüksek kapasiteli ETSI şasi modelidir ve 17 servis yuvasına sahiptir. Servis kartları 1–8 ve 11–19 numaralı yuvalara takılırken, 9 ve 10 numaralı yuvalar yedekli kontrol kartları için ayrılmıştır. 0 numaralı yuva universal interface board için, 20 ve 21 numaralı yuvalar ise güç kartları için kullanılmaktadır. Böylece cihaz toplam 22 kart yuvasına sahip bir servis şasisi yapısına sahiptir.

MA5800-X17'nin fiziksel boyutları 486 × 493 × 287 mm (Y × G × D) olup, ETSI standartlarına uygun büyük kapasiteli bir erişim platformudur.

Dağıtık mimari sayesinde erişim ve servis işleme kapasitesi servis kartları üzerinde dağıtılır. Huawei teknik verilerine göre MA5800-X17'de kullanılan kontrol kartına bağlı olarak kontrol düzleminin payload switching kapasitesi 7 Tbit/s seviyesine ulaşabilir ve servis yuvası başına maksimum payload bant genişliği 200 Gbit/s olarak belirtilmektedir.

17 servis yuvasının tamamının 16 portlu PON servis kartlarıyla yapılandırılması durumunda cihaz, GPON/XG-PON/XGS-PON tarafında 272 PON portuna kadar ölçeklenebilir. Bu yapı, yüksek yoğunluklu FTTH dağıtımlarında tek bir şasi üzerinden çok sayıda abonenin merkezi olarak erişime alınmasına olanak sağlar.

Huawei'nin dağıtık OLT mimarisi, her servis yuvasında yüksek kapasiteli PON erişimi sağlarken trafik işleme ve forwarding kapasitesinin merkezi bir mimarinin sınırlarına takılmadan ölçeklenmesine olanak verir. Huawei, MA5800 platformunda tek bir slot üzerinden 16 adet 10G-PON portunun non-blocking erişimini ve daha ileri PON teknolojilerine kademeli geçişi desteklediğini belirtmektedir.

MA5800-X17 aynı zamanda yalnızca klasik FTTH erişiminde kullanılan bir OLT olarak değil, erişim ve toplama katmanlarının bütünleştirildiği yüksek kapasiteli bir platform olarak konumlandırılmıştır. PON ve P2P altyapıları üzerinden farklı erişim ortamlarının birleştirilmesi; ev kullanıcıları, kurumsal müşteriler, mobil erişim ve IoT gibi farklı servislerin ortak bir erişim altyapısı üzerinden taşınmasına olanak sağlar.

Yüksek yoğunluklu servis kapasitesi, yedekli kontrol ve güç mimarisi, farklı PON teknolojilerini destekleyen servis kartları ve yüksek kapasiteli uplink seçenekleri sayesinde MA5800-X17; operatörlerin erişim ağlarını daha az ekipman ve daha az merkezi lokasyonla ölçeklendirmesine yardımcı olur.

Başlıca Teknik Özellikler

• Model: Huawei SmartAX MA5800-X17

• Şasi tipi: Büyük kapasiteli ETSI OLT

• Servis yuvası: 17

• Toplam yuva: 22

• Kontrol kartı yuvaları: 9 ve 10

• Servis kartı yuvaları: 1–8 ve 11–19

• Universal interface slot: 0

• Güç kartı yuvaları: 20 ve 21

• Boyutlar: 486 × 493 × 287 mm (Y × G × D)

• Kontrol kartı payload switching kapasitesi: 7 Tbit/s'ye kadar

• Servis yuvası başına maksimum payload bant genişliği: 200 Gbit/s

• Maksimum GPON/XG-PON/XGS-PON portu: 272

• PON teknolojileri: GPON, XG-PON, XGS-PON ve ilgili Flex-PON çözümleri

• P2P erişim: GE / 10GE

• Uplink: GE/10GE ve uygun kontrol/uplink kartlarıyla daha yüksek hızlı uplink seçenekleri

• Güç: -48 V / -60 V DC, yedekli güç mimarisi

• Çalışma sıcaklığı: -40 °C ile +65 °C

• Başlangıç sıcaklığı: -25 °C

• 4K video eşzamanlı kullanıcı kapasitesi: 16.000'e kadar

• Geleceğe yönelik yükseltme: 50G-PON'a kademeli geçiş desteği

Yüksek Güvenilirlik ve Operatör Kullanımı

MA5800-X17, operatör seviyesinde sürekli çalışmaya yönelik yedekli mimariyi destekler. İki kontrol kartı yuvası ve iki güç kartı yuvası kullanılarak kontrol ve güç katmanlarında yedeklilik sağlanabilir. Servis kartlarının dağıtık mimaride çalışması ise erişim kapasitesinin servis yuvaları üzerinden ölçeklendirilmesine olanak tanır.

Bu mimari sayesinde MA5800-X17; yüksek yoğunluklu FTTH ağları, kurumsal fiber erişim, mobil backhaul ve erişim-toplama katmanlarının birleştirildiği operatör ağları için uygun bir platformdur.

Huawei'nin MA5800 ailesi için belirttiği dağıtık mimari, yüksek kapasiteli PON erişimi ve farklı servislerin ortak platform üzerinde birleştirilmesi yaklaşımı sayesinde MA5800-X17, klasik OLT mimarisinin ötesinde konumlandırılmış yüksek kapasiteli bir erişim ve toplama platformu olarak kullanılabilir.
