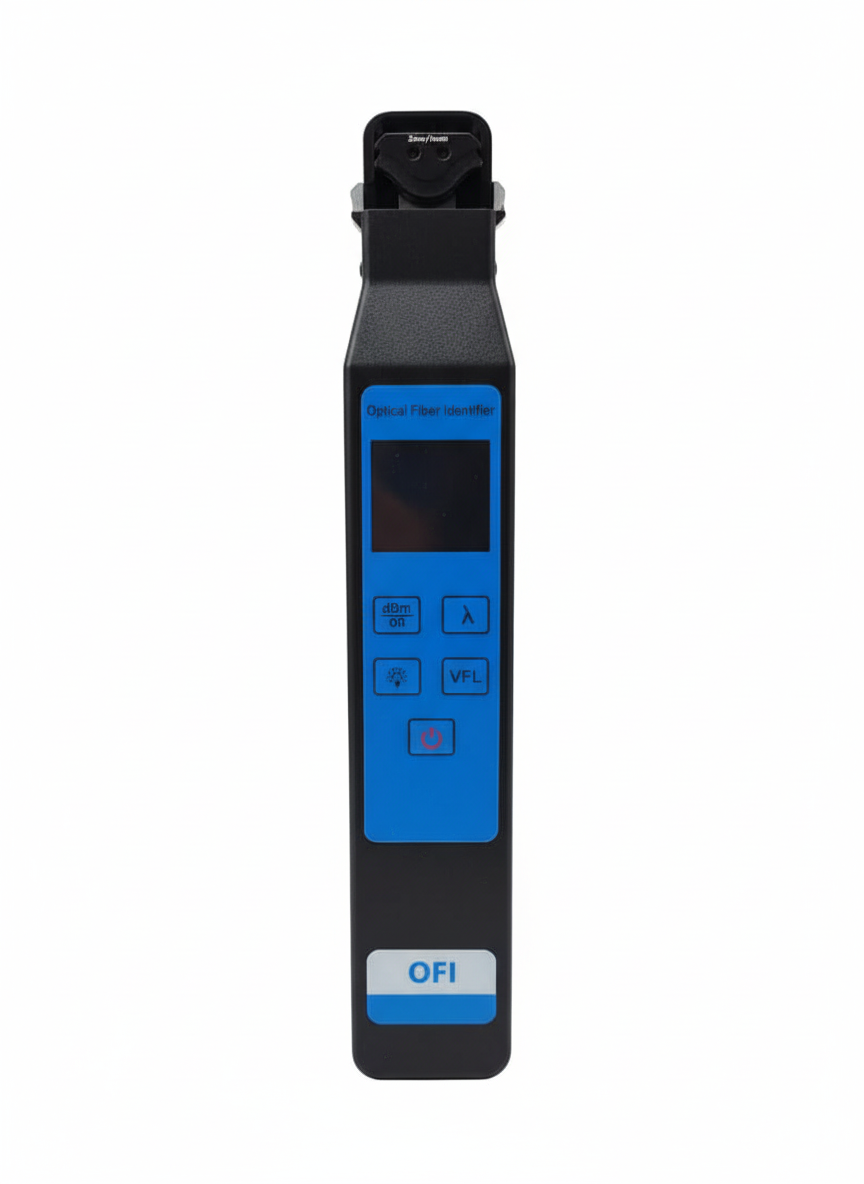

WN-OPM-LIVE - Optik Fiber Tanımlayıcı

WN-OPM-LIVE - Optik Fiber Tanımlayıcı

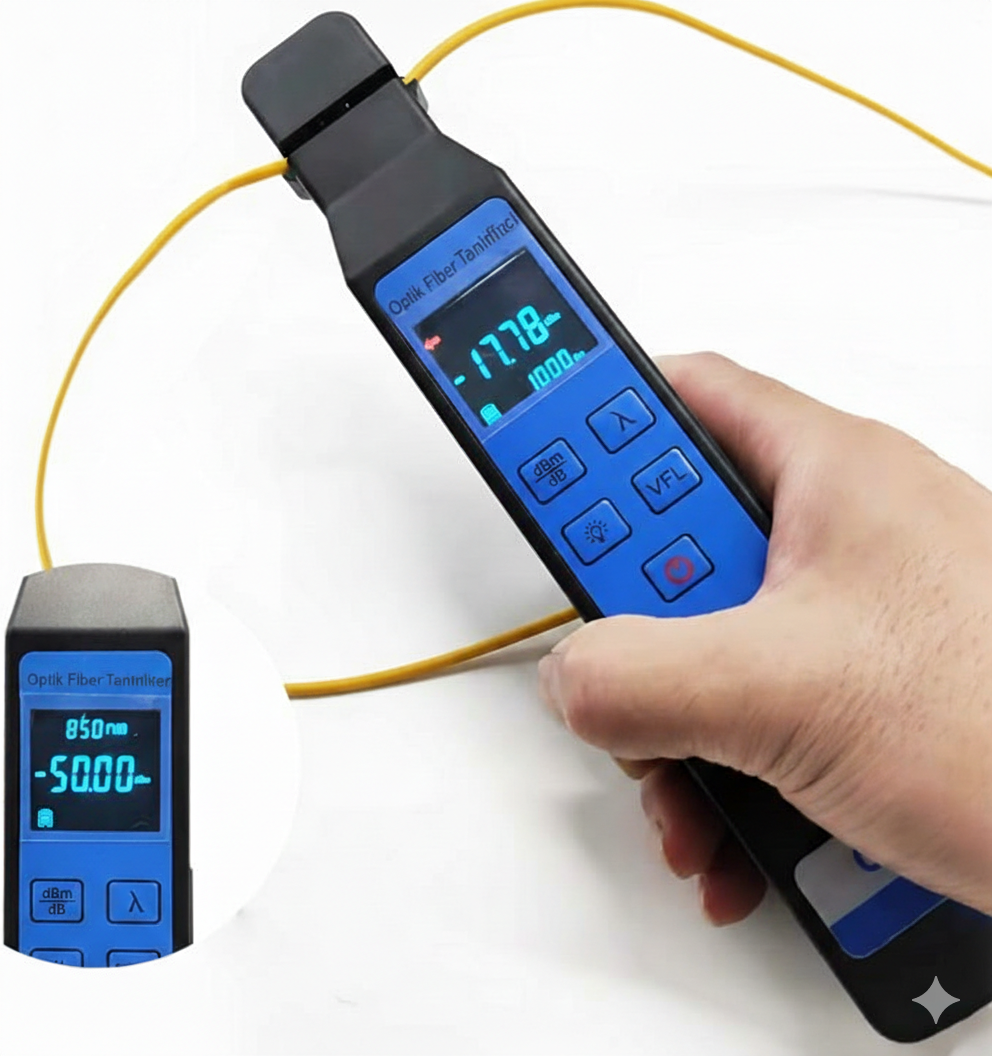

WN-OPM-LIVE fiber optik tanımlama cihazı, tek modlu ve çok modlu fiberlerin herhangi bir konumunda tahribatsız fiber optik tanımlama algılama çalışması gerçekleştirmek için geleneksel fiber optik tanımlama cihazının işlevine sahip olmakla kalmaz, aynı zamanda fiber optik bağlantı yapımı ve bakım tespiti için gerekli olan optik güç modülü ve kırmızı ışık görsel arıza yeri belirleme işlevine de sahiptir. Bu cihaz, mevcut fiber optik ağ bakım tespitinde yüksek performanslı bir test cihazıdır.

Ürün Özellikleri;


• ​Renkli ekran

• ​Metal yapı 4'ü 1 arada test fikstürü (250/900 um ve 2 ila 3 mm arasında çeşitli optik fiberleri algılayabilir)

• ​Güç yönünü belirlemek için çevrimiçi test, frekans algılama işlevi

• ​Düşük ekleme kaybı, test dinamik aralığı

• ​Standart güç ölçer işlevi (frekans algılama dahil)

• ​VFL fonksiyonu ile

• ​Düşük pil uyarısı

Teknik özellikler;

Tanımlayıcı modül

Dalga boyu aralığı (nm): 800～1700
Probe tipi: InGaAs
Adaptör tipi (mm): 250um、900um、2mm、3mm
Modülasyon frekansı (Hz): CW，270，1K，2K
Optik fiber sinyal gösterge algılama aralığı (dBm): +13～-50
Sinyal yönü algılama aralığı (dBm): Tipik Değer+13～-35
Sinyal frekansı göstergesi (Hz): 270，1K，2K
Sinyal frekansı algılama aralığı (dBm): Tipik Değer+13～-30

Standart OPM modülü

Test dalga boyu (nm): 850、1300、1310、1490、1550、1625
Güç test aralığı (dBm): +26～-50
Birim: dBm、dB、xW
Çözünürlük oranı (dB): 0.01
Belirsizlik (dB): ≤0.5
Test arayüzü: Φ2.5mm​ evrensel arayüz

VFL modülü

Dalga boyu (nm): 650±10
Çıkış gücü (mW): ≥10
Test arayüzü: Φ2.5mm​ evrensel arayüz

Diğerleri

Ekran: Color-LCD
Güç kaynağı: 2*1.5V AA battery
Operating temperature (℃): -20～+60
